用途及使用范围
本系列起动器适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合气体的环境中，在交流50Hz，额定电压660V或1140V，额定总电流至2400A中性点不接地的三相电网中，作为采区及其它工作面各种设备的起动器开关; 当设备出现过载、短路、过压、欠压等故障时能自动切断电源并显示故障信号，开关在合闸前具有漏电闭锁及试验功能，运行时能显示各支路电流值及电压值;具有欠压、过载、缺相、短路及漏电闭锁等保护，对所控电机可以实现单合控制、单机双速、双机双速控制，并在停机时通过隔离开关改变电的相序。对采煤机、刮板运输机、胶带输送机主电机、油泵电机、冷却风扇电机及胶带张紧电机、卷带电机、破碎机、转载机等电机进行起动、停止控制、并能对电动机及供电线路进行保护，达到采区或其他工作面供电设备自动化控制的目的。

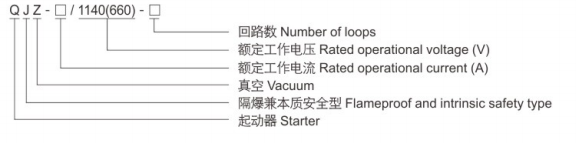

型号含义
产品特点
保护和控制系统采用先进的可编程控制器(PLC)，高精度的数据处理及先进保护算法，保护精度高，反应速度快。能完成漏电闭锁、过载、断路、断相、欠压和过电压保护功能。具有智能化纯度高，性能稳定，控制方式多样，动作可靠等优点;
采用10寸工控屏显示; 可对开关的工作状态，参数和故障类型进行显示，具有友好的用户界面; 良好的人机对话功能，可大大提高判断故障和排除故障的效率;
开关实时显示系统电压、每回路三相电流及开关合分闸状态;
所有模拟信号全部处理为数字信号，具有抗干扰能力强，接线简捷，信息量大，控制可靠等优点;
可实现近、远控制以及双速控制，控制方式灵活多样，还可根据用户的专门要求控制方式制作;
具有完备的自检、自诊断功能，可方便的检查保护和控制系统正常与否，以及与上位机的通讯功能;
具有4.0KW(127V)照明综合保护装置回路。
远控采用本安控制，本安参数为: Uo: AC22V，DC10V; lo: AC86mA，DC27mA。
配标准的RS485通讯接口，配置于矿用电力自动控制及综合自动化监控系统中心，支持4遥功能。
